概述

  AYTSPD低压浪涌保护器系列产品按GB18802.1 (IEC61643-1)设计，其内部核心元件采用本公司生产的优质芯片/放电间隙。通过电压能力、电流能星以及参数异常值的筛选。BCSPD最大通流垦可达200KA(8/20uS),承受过电压能力强，残压低，漏流小。脱口机构灵敏，标准导轨安装（35mm)。失效窗口显示，响应速度快，确保安全可靠。

工作原理

  在三相五线制系统中，三条相线和一条零线对地线之间均有保护器。在正常情况下保护器处于高阻状态，当电网因雷击或其他原因适成浪通过电压时，保护器将在纳秒级时间内迅导通，将浪涌过电压引入大地，从而保护了电网上的用电没备。当该浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态。从而不影响电网的正常运行。

特点

  1、采用内部接线，整体结构紧凑，安装接地方便。

  2、高速反应，运作时间小于5ns。

  3、工作状态显示明显:绿色（正常）、红色/白色（故障）。

  4、可附加功能，如计数器（J)、故障遥信接点（Y)。

适用范围

  AYTSPD型低压浪涌保护器适用与电网电压1000V以下，频率50/60HZ的各种低压配电系统中。如邮电通信、铁路、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。使这些用电单位的用电器（如电脑、仪器设备、家用电器等>免受雷击、暂态过电压等浪涌过电压带来的损害。保证设备及人身安全。是理想的过电压保护装置。

使用环境

  1、海拔高度不超过2000m；

  2、周围空气温度：正常范围扩展范围：

  3、空气相对湿度：室内温度条件下30%~90%；

  4、与垂直面的倾斜角度不超过5。；无显著摇支和冲击震动的地方；

  5、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）

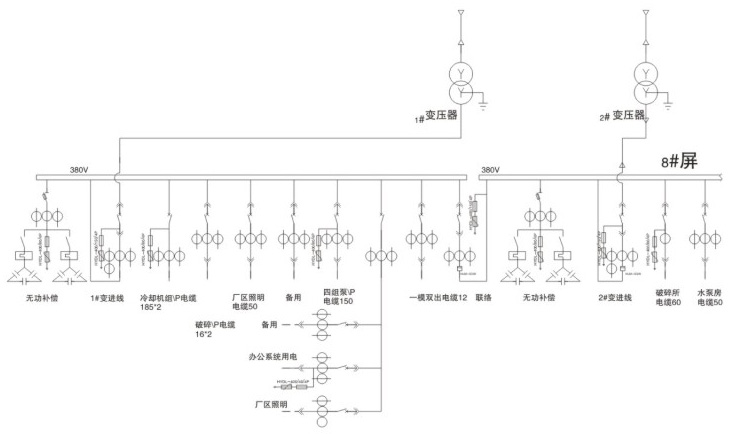

上图示意

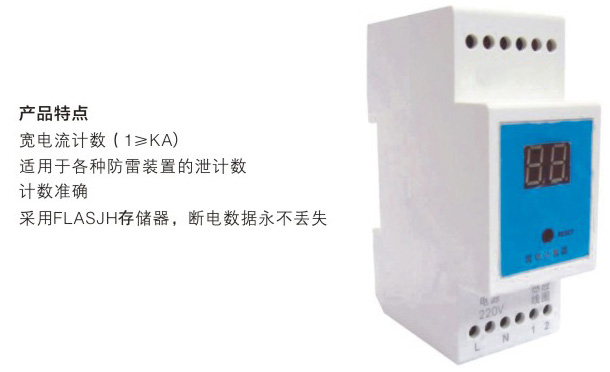

雷电计数器
