概述  

  在我国3~35KV供电系统中，大部分为中性点不接地系统，这种系统在发生单相接地时，电网仍可带故障运行，这就大大降低了运行成本，提高了供电系统的可靠性，但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和相间短路，给供电设备造成了很大的危害。以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。很显然，这种方法的目的是为了消除弧光，但由于消弧线圈的自身的诸多特点，很难对电容电流进行有效补偿，特别是高频分星部分对供电设备造成的危害无法克服。为此我公司研制生产了新型的消弧消谐及过电压保护装AYTBP，该装罝在出现弧光接地时，通过一组可以分相控制的真空接触器，使故障相接地，达到消除弧光的目的。

适用范围  

  本装罝适用于3-35KV中压电力系统；

  本装罝适用于中性点不接地、中性点经消弧线圈接地的电力系统；

  本装罝适用于电缆线路为主的电网，电缆与架空线路的混合电网以及架空线路位罝的电网。

基本功能  

  智能消弧功能

  当系统发生单相弧光接地故障时，智能消弧控制器能在30ms内投入故障相的真空接触器， 故障相电压降到零，故障点的电弧随之熄灭，智能消弧柜发出动作信号。若用于架空线路，可设定经4-5S真空接触器自动断开。

  如为瞬时性故障，则系统恢复正常运行；如为永久性故障，真空接触器再次投班且不再断开，起到永久限制过电压的作用。对于此种用途订货时需作说明。当系统故障线路切除后，需人工通过复位按钮或远方控制使AYTHG自动恢复正常状态。

  高压限流熔断器切能

  由于各种原因造成的AYTHG动作生通过智能消弧柜两相接地短路时，高压限流熔断器 在1-2ms内将AYTHG内的接地点快速切除，防止发生两相短路的后果，不会影响系统正常运行。金属接地和PT断线报警攻击系统发生单相金属性接地时，AYTHG发生金属性接地报警信号，并显示故障相别。当电压互感器熔断器熔断时，AYTHG发生PT断线报警信号，并显示故障相别。

  过电压保护功能

  当系统发生内部电压和大气过电压，由大能容防爆型复合式过电压保护器AYTBP将过电压 限制到设备绝缘允许的水平。系统发生单相弧光接地故障时，AYTBP动作后可将非故障相的弧光接地过电压限制 到线电压的安全水平。

  PT柜功能

  AYTHG中的电压互感器，可以向其他指示仪表和断电保护装置等提供二次电压信号。

  数据远传功能

  AYTHG装罝配置了RS485接口，可以实现数据远传。

  事故追忆功能

  AYTHG可以记录20次故障事件发生的时间、装置动作状态和相关事故参数。装罝具有抗干扰 能力、综合性能优化于同类产品具有控制回路断线监测功能。

可选配功能  

  消谐功能系统发生弧光接地后，AYTHG装置动作将故障相对地电容短接，改变系统参数，可以一定程度上破坏谐振条件。AYTDX还可以加装一次消谐、二次微杨消谐装置，以限制谐振过电压。AYTHG可以加装本公司专门设计的基于最大增呈法原理的小电流选线装罝AYTDX,实现自动选线功能P利用电弧熄线路，可以克服常规选线装置存在的不足，使弧光接地时的选线准确率大大提高。

开关状态显控装罝具有一次模拟图，带电显示，分合闸状态指示，接开关指示、储能指示、手车位罝指示、智能语音提示、温湿度数呈显示、RS485远程通讯接口多项功能。

主要部件功能

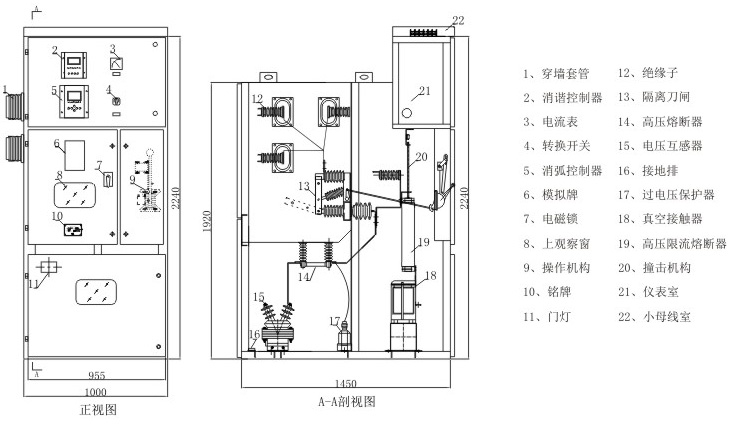

  消弧柜为固定式开关柜，外形尺寸可根据用户要求加工，消弧柜结构如装罝结构图所示。对6kv、10kv的柜体，考虑用户检修方便，宽度般不小于800mm,对于35kv柜体，宽度般不小于1800mm,深度

和高度可以与其并柜的柜体保持致。

  ■电压互感器PT

  电压互感器为智能微机控制器提供被保护系统的二次电压和辅助二次电压信号。

  ■智能微机控制器根据电压互感器提供的信号，判断故障类别(PT断线、金属接地、弧光接地)和相别，向控制室或上位机发出故障信号。当发生弧光接地时可在26ms内向故障相直空接触器发出动作命令。

  ■交流真空接触器ZJ

  ZJ在接到微机装罝的动作命令后立即完成合闸动作，使弧光接地故障快速转化为金属性接地。

  ■三相组合式过电压保护器AYTBP

  AYTBP将相对地和相与相之间的各种过电压限制在设备绝缘允许的范围内。

  ■高压隔离开关GN

  GN用来控制消弧柜的投运和退出，在消弧柜需要检修或调试时，与系统隔离并形成明显的断开点。

  ■高压限流熔断器Fu

  当消弧柜动作后由于其他各种原因接地导致通过消弧柜两相接地线路，Fu可在1～2ms内快速退出消弧柜内的接地，避免造成两相短路的后果。

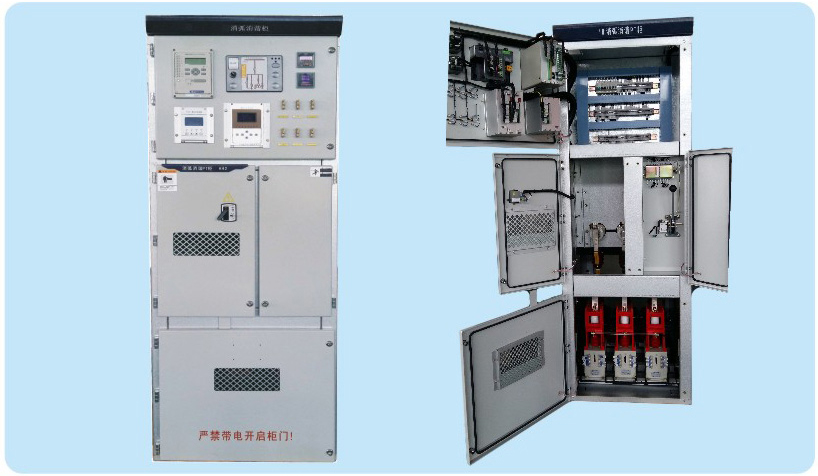

产品结构

产品设计符号

产品特点

  装罝动作速度快，快速型可在30ms内动作，大大缩短单相接地电弧的持续时间。

  ► 装罝在动作后可立即熄灭电弧，并能有效的限制弧光接地过电压。

  ► 装罝动作后，允许电容电流连续通过至少2小时以上，用户可以在完成转移负荷的刀闸操作之后在处理故障线路。

  ► 装罝的保护功能不受电网规模和运行方式影响。

  ► 装罝利用电弧熄灭前后故障线路零序电流图变星特点进行选线，可大大提供选线准确率。

  ► 装罝在发生弧光接地后，装罝动作将故障相对地电容短接，改变系统参数，可以在一定程度上破坏谐振条件。

使用条件  

  ►环境温度：－40度~60度

  ►大气压力：80~110KPa

  ► 空气相对湿度：<90% （25度）、50% （40度） ；

  ► 海拔高度：<2000m，高原型可达到4000m；

  ► 安装地点应具有防御风、雨、沙和防尘设施；

包装及运输  

  包装：一般采用木箱包装，柜体底座固定在包装箱地板上。

  运输：不宜在三级以下公路长距离运输，必要时可拆散包装，重要配件应在进行处理后方可采用公路运输。

  储存：长期不用时，应储存在干燥、通风的仓库内，不宜在室外储存。
