概述

  66KV、110KV及以下的电压等级的电力电缆大部分为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路事故电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘，造成电缆金属护层多点接地故障，严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。因为按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层{或金厲护层）上的感应电压和故障过电压。通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。如果线路较长，还应将电缆护层分三段（或三的倍数段>相互绝缘，分段出的护层交叉互联后通过保护器接地。

  针对电力系统电缆运行特点，我公司研发生产了AYTBH系列高压电缆保护器，可广泛应用于电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。

工作原理

  高压电缆保护器安装在电缆金属护层与地之间，正常情况下，通过保护器的电流很小，是微安级；当系统发生对称或不对称短路时，短路电流可达几十千安，金属护层上出现感应过电压高达十几千伏；在雷电冲击波作用下，感应过电压可高达几百甚至上千千伏，从而危及护层绝缘。保护器迅速投入运行，泄放电缆护层上的电荷，保护电缆安全运行。

产品特点

  保护器采用ZnO氧化锌阀片组组成。硅橡胶型氧化锌阀片组四周直接做上具有高强度的氧化玻璃简，阀片组、上下电极和接线螺杆做成整体的阀片柱，用硅橡胶做外壳，一次压膜而成。氧化锌阀片柱采用特殊的结合方式，其本身就巨涌整体保护器所要求的足够的机械强度。阀片柱周围不存在空隙，解决了保护器的密封受潮防爆问题。此外还具有电气绝缘性能好、介电强度高、抗漏痕、抗腐蚀、耐热、耐寒、耐老化优点及良好的化学稳定性、憎水性。

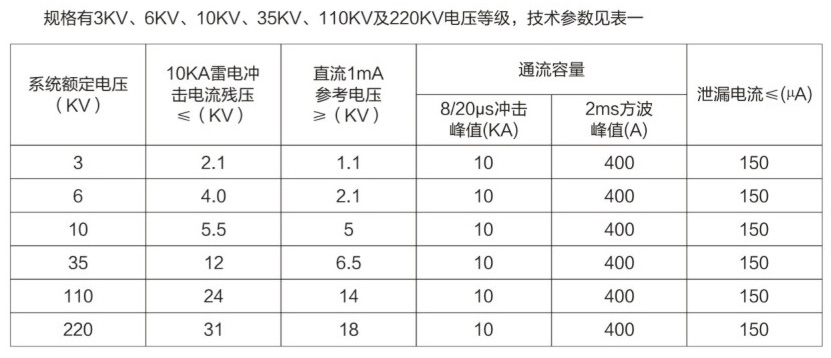

技术参数

使用条件

  1、 环境温度45度~60度

  2、 海拔不超过2000m;超过2000m可根据实际情况特制

  3、 电源频率：58〜62Hz(60Hz系统）、48 ~ 52Hz(50Hz系统};安装场所的空气中不应含化学腐蚀气体、爆炸性尘埃

  4、 长期使用于异常条件，保护器需特别制作，订货时应说明

  5、 最大风速不超过35m/s

订货须知

  用户选用AYTBH系列高压电缆保护器时，请提供相应的说明及参数

  1、 提供电压等级

  2、 产品名称、型号、及数星、特殊功能请注明

  3、 配带放电计数器的电缆保护器请注明线长
