适用范围

1、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；

2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；

3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤雒、生物制剂的防潮储存。

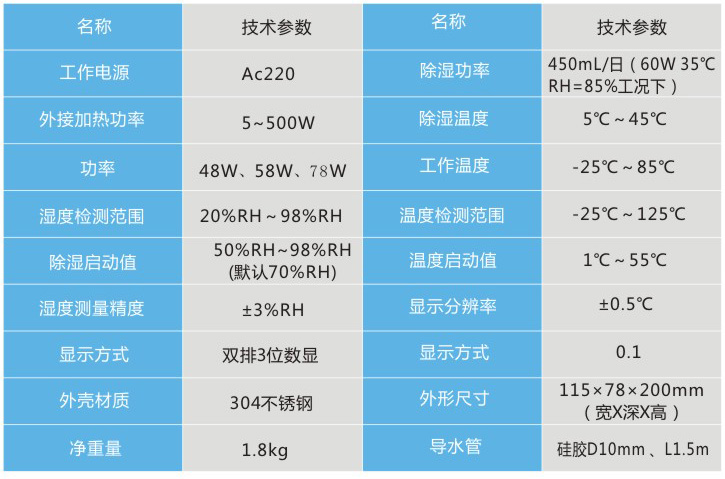

技术参数

产品特点

  ►体积小、重星轻、安装方便呋捷；

  ►自动运行与手动除湿功能切涣、温度启动值和除湿启动值可调；

  ►除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；

  ►湿度、温度传感器24小时实时采样，超出设定启动值自动除湿；

  ►湿度、温度设罝具有记忆功能，不会因为停开机而消失；

  ►故障显示功能，可快速查找故障点保证正常运行；

  ►采用专用防潮元件，内部电路板有防潮处理，外壳采用304不锈钢结构，保证在潮湿环境下正常工作；

  ►屏蔽隔离技术的运用，符合GB/T17626-2008的3级标准，保证能够在强电磁场下工作；

  ►除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。

  ►型号带叮”的具有加热功能，当检测到箱体环境温度低时，抽湿装罝内部的风机和PTC加热器启动工作。

  ►型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及故障上报功能，无线传输的距离

  ►2000米（空矿条件下测试）0

  ►型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。

工作原理

  1、除湿原理

  当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装罝信号采集传感器外罝，能实时准确的采集到柜内的真实湿度，保证智能型除湿装罝在柜内将要达到凝露条件时提前启动除湿。

  2、低温加热功能[选配功能]

  当箱体温度低于设定的启动值时，抽湿装罝启动内部加热器回路（加热器外接，功率可接50~500W)，直到箱体温度升高到设定启动值加5度时，加热器回路停止工作。

  3、无线远程控制功能[选配功能]

  当具有无线控制功能的抽湿装罝收到主控室的数据时，分析数据后马上回复数据给主控室，无线通讯可达2000 米。

  4、AYTCS通讯功能[选配功能]

  当具有AYTCS通讯功能的抽湿装罝收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机最多可连接200台。

  注：

  1、上位机端推荐在A、B间接一个120欧姆的负载电阻；

  2、AYTCS通讯与无线远程控制为二选一功能，不能同时选。

安装方式

  1、使用M5螺钉或者5mm的铆钉固定。安装时抽湿装罝必须竖放，出水口朝下；  

2、保证抽湿装罝前面与其他装罝间有大于5cm的空间，来保证正面风扇出风口出风。

  3、将出水管一端接入抽湿装罝的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。

  4、电源接线端子L/N接上AC220V电源即可。

  5、加热器一脚接在负载L脚上另一脚接电源的N脚上。
