技术参数

  ►额定电压：3、6、10、20、35kV

  ►额定电流：1000、2000、30000、4000、5000、6000A

  ►额定频宇：50 ( 60 )HZ

  ►额定预期短路开断电流：63~200KA

  ►通讯接口：RS485

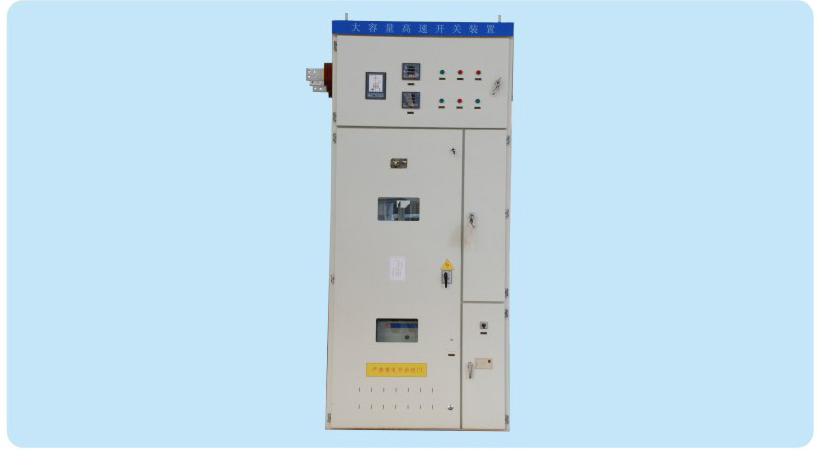

  大容星高速开关装罝如图1中所示，它由桥体FS、熔断器FU、非线性电阻FR、电流互感器CT及测控单元组成，简称BCSR；

  ►桥体FS

  正常时流过工作电流，短路时在0.15ms之内快速断开。

  ►熔断器FU

  桥体断开后全部的短路电流转移到熔断器，在0.5ms以内熔断，并产生足够的弧压。

  ►非线性电阻FR

  熔断器熔断时产生的弧压使其导通，吸收磁能，并把开断时的过电压限制在允许范围内。

  ►电流互感器CT

  在故障情况下，电流信号不失真、不滞后。

  ►测控单元

  检测电流和电流变化率，故障出现时向发出分断信号

工作原理

  正常运行时，电流从AYTFSR中流过，在系统发生短路故障时，快速分析，将故障电流3ms内切除。

  具体过程如下：

  载流桥体和高压限流熔断器在电路上时并联的，由于前者电阻为微欧级，后者电阻为毫欧级，故正常运行情况下，电流几乎全部流过载流桥体。当系统发生短路时专用电流互感器褡短路电流信号传输到微机测控保护装罝，有微机测控保护装置进行信号分析和处理。若短路电流信号超过整定值，微机测控保护装罝将发出电脉冲信号，经过脉冲变压器出发载流桥体内的火工部件，使载流桥体在二百微秒内断开，在其断口开断的过程中，故障电流转移到高压限流熔断器中。由限流熔断器最后开断短路电流，切除故障点。

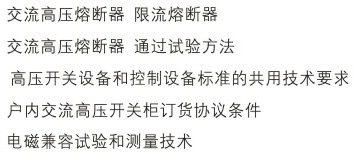

参照标准

装置功能

  动作速度快

  故障电流在1ms之内被截流，3ms之内衰减到0,故障被完全切除。而断路器加继电器的保护方式至少要60ms才能切除故障。

  ► 增加电流变化率作判据，炅敏度更高故障时电流变化率增加更明显。

  ► 设计合理，可靠性更高当电流幅值和电流变化率同时超过正常值时，判断有短路发生。采用三个相同独立工作的测控部件来判断，发出分断信号，不会误判断。

  ► 开断容星可以不受限制正常工作电流从桥体流过，高速断容星的熔断器产生的弧压足以使非线性电阻导通。非线性电阻导通使熔断器可靠熄弧。只要配罝相应的非线性电阻来吸收磁能，开断容星就可以做到足够大。

  ► 系统永远达不到预期的冲击电流故障电流在1ms之内被截断，之后逐渐衰减到0。截流值仅为预期的短路电流峰值的+分之一左右。系统承受的电动力大大减小。

  ► 开断过程中危害性过电压氧化锌非线性电阻将过电压限制在国家标准规定的2.5倍额定相电压内。

  ► 系统投机大大降低电力设备可免受强大的短路电流的冲击，机械强度不必设计的很大。开断快，截流小，电力设备无须考虑冲击问题，导体尺寸不必太大。

装置应用

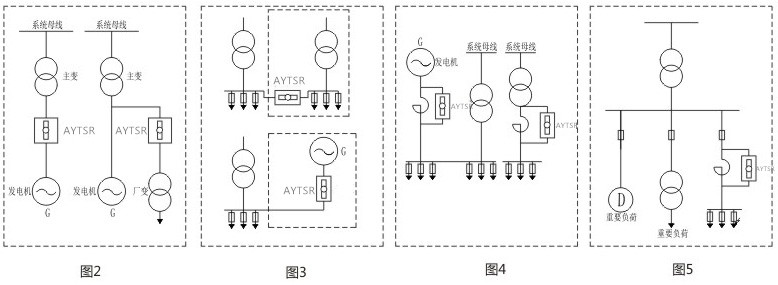

  1、大型发电机出口短路能得到快速有效的保护（图2>开断容垦大，是发电机出口机厂用分支理想的开断设备。使发电机、变压器得到快速有效的保护。

  2、大大减小系统扩建或联网运行所需要的投机（图3 >短路时AYTFSR快速将系统解列，负荷侧断路器只按单台变压器提供的短路电流选择。系统扩建时原有的开关设备不必更换。可提高系统供电的可靠性，减少重负载启动时的压降。

  3、AYTFSR与电抗器并联式最经济有效的限流方案（图4 >正常运行时AYTFSR将电抗器短接，避免了电抗器巨大的能损耗和大型电动机启动时的电压降。短路时AYTFSR快速断开，负荷侧断路器开断电流受电抗器限制到允许范围。在新供用电力系统设计时，可加大电抗器的阻抗，使负荷侧断路器的开断电流进一步减小，降低造价。

  4、对不允许瞬时间断电或须强行启动的重要页荷，可提高供电质里。（图5）

  5、线铬短路时，AYTFSR快速断开，将电抗器投入。电抗器上的残压可设计的足也维持重要负荷继续运行而不受影响。

符号设计

使用条件

环境温度：-40度~+70度；

大气压力：80〜110KPa；

空气相对湿度：<90% ( 25T)、50% ( 40^ )；

海拔高度：< 2000m，高原型可达到4000m；

安装地点应具有防御风、雨、沙和防尘设施；

包装及运输

包装：一般采用木箱包装，柜体底座固定在包装箱地板上。

运输：不宜在三级以下公路长距离运输，必要时可拆散包装，重要配件应在进行处理后方可采用公路运输。

储存：长期不用时，应储存在干燥、通风的仓库内，不宜在室外储存。
